Estimador horizontal
Nesta secção você irá implementar o estimador horizontal, que estima as posições \({\color{var(--c1)}x}\) e \({\color{var(--c1)}y}\) e velocidades \({\color{var(--c1)}v_x}\) e \({\color{var(--c1)}v_y}\) a partir das leituras do sensor de fluxo óptico \({\color{var(--c3)}p_x}\) e \({\color{var(--c3)}p_y}\).
Para isto, será implementada uma nova função:
horizontalEstimator()
Além de uma alteração em uma função já previamente implementada:
sensors()
Implementação
Para começar, copie e cole o arquivo vertical_controller.c e renomeie ele para horizontal_estimator.c.
Definições
Variáveis globais
Declare mais algumas variáveis globais, que correspondem às posições \({\color{var(--c1)}x}\) e \({\color{var(--c1)}y}\), velocidades \({\color{var(--c1)}v_x}\) e \({\color{var(--c1)}v_y}\) e leituras do sensor de fluxo óptico \({\color{var(--c3)}p_x}\) e \({\color{var(--c3)}p_y}\).
// Actuators
float pwm1, pwm2, pwm3, pwm4; // Motors PWM
// Sensors
float ax, ay, az; // Accelerometer [m/s^2]
float gx, gy, gz; // Gyroscope [rad/s]
float d; // Range [m]
float px, py; // Optical flow [m]
// System inputs
float ft; // Thrust force [N]
float tx, ty, tz; // Roll, pitch and yaw torques [N.m]
// System states
float phi, theta, psi; // Euler angles [rad]
float wx, wy, wz; // Angular velocities [rad/s]
float x, y, z; // Positions [m]
float vx, vy, vz; // Velocities [m/s]
// System references
float phi_r, theta_r, psi_r; // Euler angles reference [rad]
float z_r; // Vertical position reference [m]
Variáveis de registro
Adicione as variáveis criadas ao grupo de registro previamente definido, para que seja possível visualizar nossa estimativa em tempo real no Crazyflie Client.
// Logging group that stream variables to CFClient.
LOG_GROUP_START(stateEstimate)
LOG_ADD_CORE(LOG_FLOAT, roll, &log_phi)
LOG_ADD_CORE(LOG_FLOAT, pitch, &log_theta)
LOG_ADD_CORE(LOG_FLOAT, yaw, &log_psi)
LOG_ADD_CORE(LOG_FLOAT, x, &x)
LOG_ADD_CORE(LOG_FLOAT, y, &y)
LOG_ADD_CORE(LOG_FLOAT, z, &z)
LOG_ADD_CORE(LOG_FLOAT, vx, &vx)
LOG_ADD_CORE(LOG_FLOAT, vy, &vy)
LOG_ADD_CORE(LOG_FLOAT, vz, &vz)
LOG_GROUP_STOP(stateEstimate)
Loop principal
Inclua a chamada da função horizontalEstimator() no loop principal.
// Main application task
void appMain(void *param)
{
// Infinite loop (runs at 200Hz)
while (true)
{
reference(); // Read reference setpoints (from Crazyflie Client)
sensors(); // Read raw sensor measurements
attitudeEstimator(); // Estimate orientation (roll/pitch/yaw) from IMU sensor
verticalEstimator(); // Estimate vertical position/velocity from range sensor
horizontalEstimator(); // Estimate horizontal positions/velocities from optical flow sensor
verticalController(); // Compute desired thrust force
attitudeController(); // Compute desired roll/pitch/yaw torques
mixer(); // Convert desired force/torques into motor PWM
actuators(); // Send commands to motors
vTaskDelay(pdMS_TO_TICKS(5)); // Loop delay (5 ms)
}
}
Funções
Sensores
Inclua na função sensors() um código adicional que pega as leituras do sensor de fluxo ópico e armazena elas nas variáveis globais previamente declaradas.
// Get sensor readings from estimator module
void sensors()
{
// Declare variable that store the most recent measurement from estimator
static measurement_t measurement;
// Retrieve the current measurement from estimator module
while (estimatorDequeue(&measurement))
{
switch (measurement.type)
{
// Get accelerometer sensor readings and convert [G's -> m/s^2]
case MeasurementTypeAcceleration:
ax = -measurement.data.acceleration.acc.x * g;
ay = -measurement.data.acceleration.acc.y * g;
az = -measurement.data.acceleration.acc.z * g;
break;
// Get gyroscope sensor readings and convert [deg/s -> rad/s]
case MeasurementTypeGyroscope:
gx = measurement.data.gyroscope.gyro.x * pi / 180.0f;
gy = measurement.data.gyroscope.gyro.y * pi / 180.0f;
gz = measurement.data.gyroscope.gyro.z * pi / 180.0f;
break;
// Get flow sensor readings [m]
case MeasurementTypeTOF:
d = measurement.data.tof.distance;
break;
// Get optical flow sensor readings and convert [10px -> px]
case MeasurementTypeFlow:
px = measurement.data.flow.dpixelx * 0.1f;
py = measurement.data.flow.dpixely * 0.1f;
break;
default:
break;
}
}
}
Estimador vertical
A função horizontalEstimator() é quem estima as posições e velocidades horizontais a partir da leitura do sensor de proximidade.
// Estimate horizontal positions and velocities from optical flow sensor
void horizontalEstimator()
{
}

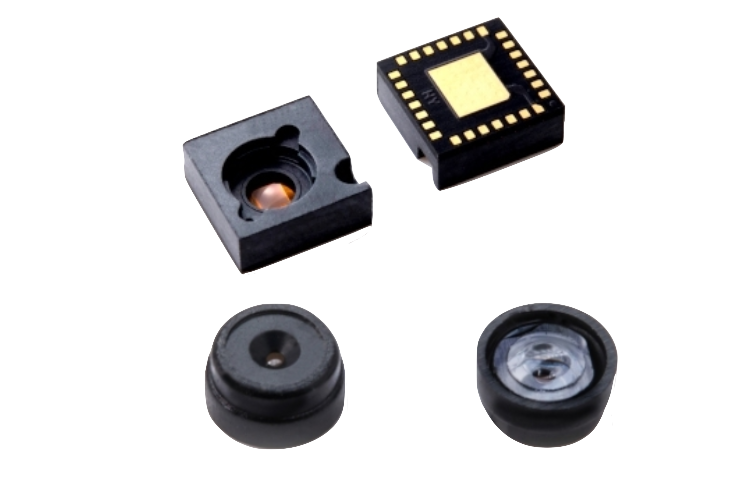

O sensor de proximidade utilizado é o PMW3901, da PixArt Imaging Inc., localizado no Flow Deck v2.
Esse sensor utiliza tecnologia de fluxo óptico ("Optical flow"), que mede a distância percorrida pelos pixeis de uma imagem em uma sequência de quadros. Ele possui um alcance de aproximadamente 8 cm até infinito e uma taxa de amostragem máxima de 500 Hz.
Sensores de fluxo óptico medem a velocidade de objetos dentro de seu feixe de visão. conforme a Figura
Sensores de fluxo óptico são dispositivos capazes de medir a velocidade de objetos dentro de seu feixe de visão sem contato físico, geralmente por uso de câmeras e processamento de imagem. Caso os objetos dentro do feixe de visão estejam parados, pode ser utilizado para medir a velocidade do dispositivo ao qual o sensor está preso. Isso é muito utilizado como uma alternativa ao GPS em locais internos.
Valor medido
Embora o sensor de fluxo óptico meça a velocidade do solo no referencial do drone, o que realmente nos interessa é a velocidade em relação ao sistema inercial. Para isso, precisamos corrigir a medida levando em conta a posição vertical e velocidade angular do drone.
2D
Determine a velocidade horizontal medida \({\color{var(--c3)}v_{y_m}}\) a partir do número de pixels lido pelo sensor fluxo óptico \({\color{var(--c3)}p_y}\) em um intervalo de tempo \(\Delta t\) (sabe-se que o sensor tem um ângulo de visão \(\gamma\) e resolução de \(W\) pixels). Considere a posição vertical \({\color{var(--c1)}z}\) e velocidade angular \({\color{var(--c1)}\omega_x}\) já obtidos pelos outros estimadores.
Resposta
A distância \(a\) pode ser determinada a partir da posição vertical \({\color{var(--c1)}z}\) e do ângulo de visão \(\gamma\):
Como sabemos a resolução do sensor, podemos calcular o comprimento de cada pixel da imagem e usar esse fator para converter a leitura do sensor de fluxo óptico. Além disso, caso o drone apresente um movimento de rotação pura, o sensor iria detectar erroneamente uma velocidade que precisa ser desconsiderada.
O parâmetro \(\sigma\) é uma constante.
3D
Determine as velocidades horizontais medidas \({\color{var(--c3)}v_{x_m}}\) e \({\color{var(--c3)}v_{y_m}}\) a partir do número de pixels lido pelo sensor fluxo óptico \({\color{var(--c3)}p_x}\) e \({\color{var(--c3)}p_y}\) em um intervalo de tempo \(\Delta t\) (sabe-se que o sensor tem um ângulo de visão \(\gamma\) e resolução de \(W\) pixels). Considere a posição vertical \({\color{var(--c1)}z}\) e velocidades angulares \({\color{var(--c1)}\omega_x}\) e \({\color{var(--c1)}\omega_y}\) já obtidos pelos outros estimadores.
Resposta
Utilizando o mesmo racional do caso 2D, temos que:
Onde:
Inclua na função horizontalEstimator() duas variáveis locais \({\color{var(--c3)}v_{x_m}}\) e \({\color{var(--c3)}v_{y_m}}\), que correspondem aos valores medidos a partir das leituras do sensor de fluxo óptico \({\color{var(--c3)}p_x}\) e \({\color{var(--c3)}p_y}\), da posição vertical \({\color{var(--c1)}z}\) e das velocidades angulares \({\color{var(--c1)}\omega_x}\) e \({\color{var(--c1)}\omega_y}\)(1). Em seguida, atribua essas variáveis as velocidades horizontais estimadas \({\color{var(--c1)}v_x}\) e \({\color{var(--c1)}v_y}\) e integre esses valores para obter as posições horizontais estimadas \({\color{var(--c1)}x}\) e \({\color{var(--c1)}y}\).
- Você precisará definir a constante \(\sigma\), para isso considere \(\gamma=42^{\circ}\) e \(W=35\text{px}\).
// Estimate horizontal position/velocity from optical flow sensor
void horizontalEstimator()
{
// Estimator parameters
static const float sigma =
// Measured velocities from optical flow
float vx_m =
float vy_m =
// Estimated positions and velocities
vx =
vy =
x =
y =
}
Verifique como está sua estimativa, para isso carregue esse programa no drone e utilize o Crazyflie Client para visualizar o resultado.
Resultado esperado
Você deve notar que estamos compensando corretamente movimentos de rotação do drone. No entanto, a estimativa possui muito ruído. Para resolver isso, vamos implementar um observador de estados.
Observador de estados
Já vimos que um observador de estados é modelo que, a partir das entradas e saídas do sistema real (planta), estima internamente os seus estados. Como a dinâmica horizontal do drone é desacoplada, vamos projetar dois observadores de estados, um para cada eixo:
- O primeiro é um sistema cujas entradas são o ângulo de inclinação \({\color{var(--c1)}\theta}\) e a velocidade horizontal medida \({\color{var(--c3)}v_{x_m}}\), e as saídas são a posição e velocidade horizontais estimadas \({\color{var(--c1)}x}\) e \({\color{var(--c1)}v_x}\).
- O segundo é um sistema cujas entradas são o ângulo de rolagem \({\color{var(--c1)}\phi}\) e a velocidade horizontal medida \({\color{var(--c3)}v_{y_m}}\), e as saídas são a posição e velocidade horizontais estimadas \({\color{var(--c1)}y}\) e \({\color{var(--c1)}v_y}\).
Note que em ambos os casos estamos realimentando a diferença entre a velocidade horizontal medida e estimada, garantindo assim que a velocidade horizontal estimada convirja exponencialmente à velocidade horizontal medida, desde que o ganho do observador \(l\) seja positivo(1). No entanto, como não estamos realimentando a posição (pois não temos sensor para isso), nossa estimativa de posição irá divergir com o tempo, algo que só seria possível de evitar com um sensor adicional(2).
- Lembre-se que o ganho do estimador \(l\) equivale à frequência de corte \(\omega_c\)}.
- Por exemplo, um GPS.
As etapas de predição e e correção correspondentes ao diagrama de blocos acima são as seguintes:
Modifique a etapa de predição de \(v_z\) na sua função verticalEstimator() para que ela leve em consideração também as entradas do sistema.
Modifique sua função horizontalEstimator() para que as posições horizontais \({\color{var(--c1)}x}\) e \({\color{var(--c1)}y}\) e velocidades horizontais \({\color{var(--c1)}v_x}\) e \({\color{var(--c1)}v_y}\) sejam estimadas através de um observador de estados com as etapas de predição e correção.
// Estimate horizontal position/velocity from optical flow sensor
void horizontalEstimator()
{
// Estimator parameters
static const float sigma =
static const float wc =
// Measured velocities from optical flow
float vx_m =
float vy_m =
// Prediction step (model)
x =
y =
vx =
vy =
// Correction step (measurement)
vx =
vy =
}
Experimente uma frequência de corte \(\omega_c = 50\)rad/s e verifique como isso influencia na sua estimativa.
Resultado esperado
Sua estimativa deve estar muito melhor, filtrando ruídos adequadamente.
